一、概述

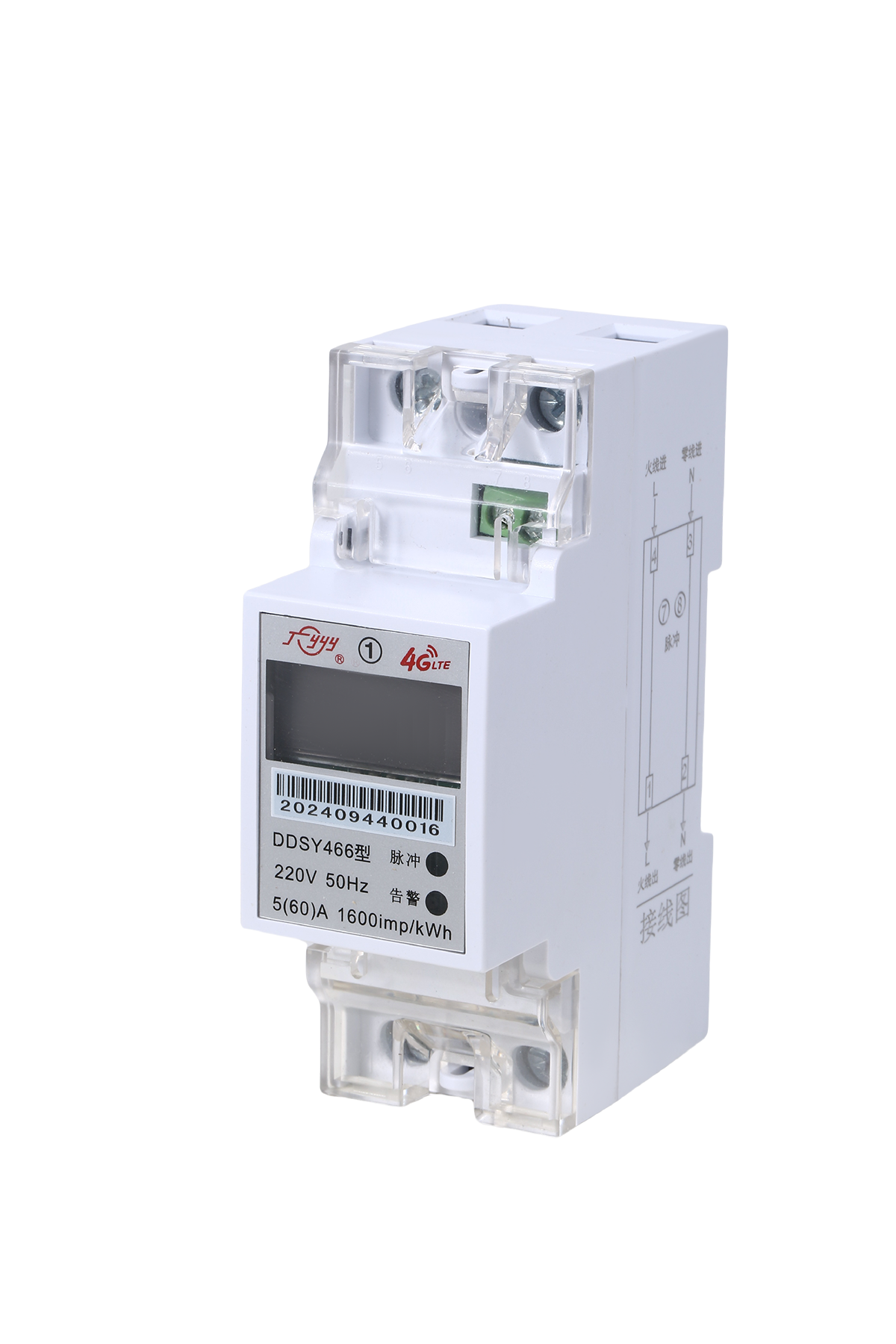

DDS466-D（4GQ）系列4G无线单相导轨式智能电表，2P大小，电表采用35mm标准导轨固定，安装方便，体积小等特点；用于计量频率为 50Hz的交流单相有功电能, 电量采用液晶显示，读数直观便于抄表。本仪表符合标准 DL/T645-2007《多功能表通讯规约》 和 GB/T17215.321-2021《 1级和 2 级静止式交流有功电能表》 以及 IEC61036:2000标准。针对工矿企业、公用设施、公寓、智能大厦、商业广场、医院、院校、大工业用户等设计的智能表。配合“广州凤凰仪表有限公司”智慧水电云平台来进行应用，作为一种智能化、数字化的前端采集元件。本产品功能完善，安全性高，可完美解决用电管理中的各种实际需求。
二、主要技术参数
1 额定电压：220V 、额定频率：50Hz 、基本电流：5(60)A 、10(80)A。
2 起动：在参比电压、参比频率及功率因数为 1.0 的条件下，负载电流为 0.004Ib(B 级) 、0.005Ib(A 级)仪表应能起动，并连续计量电能。
3 潜动：电压回路加 1.15 倍的参比电压，电流线路中无电流时，仪表的测试输 出不应产生多于一个的脉冲。
4 计量精度：B 级。
5 工作电压范围：正常工作电压：0.9Un～1.1Un、极限工作电压：0.0Un～1.15Un。
6 功耗：≤1W(5VA)。
7 环境条件：正常工作温度：-10℃~+45℃、工作极限温度：-25℃~+55℃、存 贮和运输温度：-25℃~+70℃、相对湿度：年平均≤75%。
8 重量：约 0.3kg。
三、主要功能
1 计量功能：计量有功总电能，并存储数据。
2 显示功能：液晶轮显电量、电流、电压、功率、频率等参数。
3 通讯功能：4G 无线通讯
五、 保修期限与售后服务
1 电能表在出厂检验合格，并加铅封后，方可安装使用。
2 电能表可安装在室内或室外使用，安装表的底板应固定在坚固耐火的墙上， 建议安装高度为 1.8 米左右，空气中无腐蚀性气体。
3 电能表应按照底座所贴的接线图进行接线，最好用铜接线接入。

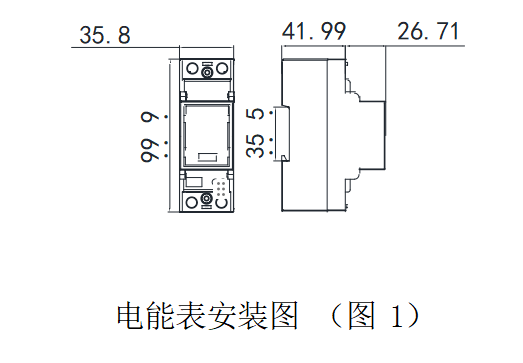

4 安装图- 见图 1（电能表安装图）。

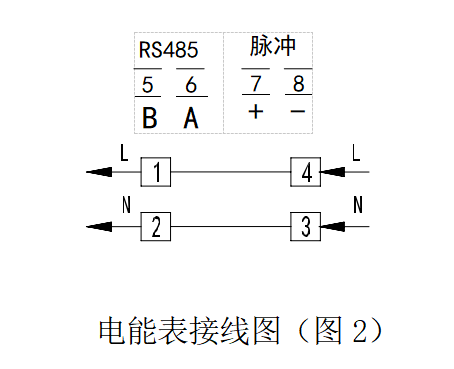

5 接线图- 见图 2（电能表接线图）。
六、包装及运输
1 产品在运输和拆封时不应受到剧烈冲击，并根据 GB/T15464-1995《仪器仪表 包装通用技术条件》规定运输和储存。库存和保管应在原包装条件下存放在支架上， 叠放高度不应该超过 8 层。
2 保存的地方应保持清洁，环境温度应为 0—40 度，相对湿度不超过85%，且 在空气中不足以引起腐蚀的有害物质。
七、保证期限
电能表自售出之日起十八个月内，在用户遵守说明书规定要求，并在制造厂铅 封完整的条件下，发现电能表不符合国家标准所规定的要求时，制造厂给与免费维 修或更换。
